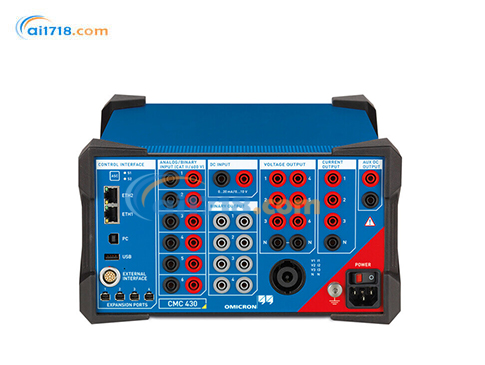

奧地利OMICRON CMC 430繼電保護測試儀由愛儀器儀表網代理，本產品是超便攜的繼電保護測試儀和校準儀?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
CMC 430繼電保護測試儀產品簡介：
?CMC 430繼電保護測試儀高達 12.5 A 的三相電流輸出和六相電壓輸出
?CMC 430繼電保護測試儀重量 8.7 公斤和帶邊緣保護的堅固設計使其適合于任何戶外和戶內應用
?CMC 430繼電保護測試儀特別適合大多數為數字式和基于通信的保護的場合
?CMC 430繼電保護測試儀具有極高的精度，CMC 430 也是所有種類的測量設備，如電能表、變送器、電能質量表計和 相量測量單元 PMU 的理想校準源
?CMC 430繼電保護測試儀結合了繼電保護測試儀和校準儀優異的性能，同時具有混合測量和記錄功能（模擬量、開關量、IEC 61850 GOOSE 和采樣值 SV）
CMC 430繼電保護測試儀CMC 430繼電保護測試儀主要功能：
?上輕達8.7 公斤的多相二次設備測試儀
?*的測試信號用于繼電保護測試和設備校準
?堅固的設計帶有吸收沖擊的邊緣保護
?所有外部端口均在前面板
?測試靜態、數字式和基于通信的保護方案（IEC 61850）
?帶有三個 100 W 的電流放大器可用于測試電磁型繼電器和負載測量
?六個電壓輸入輸出用于測試同期檢查和間隔控制系統
CMC 430和 Test Universe
VE003111
訂購信息
CMC 430基礎包
VE003112
CMC 430標準包
VE003113
CMC 430增強包
VE003114
CMC 430完整包
OMICRON CMC 430 超便攜繼電保護測試儀與校準器
通常，該設備*適用于以數字和基于通信的保護為主的環境。憑借其極高的精度，它也是各種測量設備（如電能表、變送器、電能質量表和 PMU）的理想基于源的校準器。CMC 430 將其作為繼電器測試儀和校準器的出色性能與混合測量和記錄功能（模擬、二進制、IEC 61850 GOOSE 報文和 SV）相結合。
技術規格概覽
| 電流放大器 | 設置范圍 |
3 相 AC（L-N）：3×0...12.5 A 單相 AC（L-L）：1×0...12.5 A 單相 AC（LLL-N）：1×0...37.5 A DC（LLL-N）：1×0...±37.5 A |
|---|---|---|
| 功率 | 3 相 AC（L-N） |
典型值 3×90 W（9 A 時） 保證值 3×85 W（9 A 時） |
| 單相 AC（L-L） |
典型值 1×180 W（9 A 時） 保證值 1×170 W（9 A 時） |
|
| 單相 AC（LLL-N） |
典型值 1×250 W（24 A 時） 保證值 1×200 W（24 A 時） |
| 電壓放大器 | 設置范圍 |
6 相 AC（L-N）：6×0...150 V 3 相 AC（L-L）：3×0...300 V（無公共 N） DC（L-N）：3×0...±212 V |
|---|---|---|
| 功率 | 6 相 AC（L-N） |
典型值 6×42 W（150 V 時） 保證值 6×37.5 W（150 V 時） |
| 3 相 AC（L-L） |
典型值 3×42 W（150 V 時） 保證值 3×37.5 W（150 V 時） |
|
| 單相 AC（L-L） |
典型值 1×84 W（300 V 時） 保證值 1×75 W（300 V 時） |
| 電流幅值精度 | 范圍 | 典型值 23 | 1 年 2 | 2 年 2 |
|---|---|---|---|---|
| 10...100 Hz；I < 6 A | 0.02 + 0.005 | 0.04 + 0.01 | 0.07 + 0.01 | |
| 10...100 Hz；I > 6 A | - | 0.08 + 0.01 | 0.11 + 0.01 | |
| 分辨率 | 100 μA | |||
| *大順從電壓（L-N/L-L） | 17 Vpk / 34 Vpk | |||
| 量程 | 1.25 A / 12.5 A |
| 電壓幅值精度 | 范圍 | 典型值 23 | 1 年 2 | 2 年 2 |
|---|---|---|---|---|
| 10...100 Hz（V1-V3） | 0.015 + 0.005 | 0.04 + 0.01 | 0.06 + 0.01 | |
| 10...100 Hz（V4-V6） | - | 0.07 + 0.01 | 0.11 + 0.01 | |
| 分辨率 | 100 μV |
| 輔助直流電源 | 電壓范圍 | 12...264 VDC |
|---|---|---|
| 功率 | 浪涌（<2 s） | 120 W / 2 A |
| 連續 | 50 W / 0.8 A |
| 通用放大器規格 | 頻率范圍 |
正弦信號：DC…1000 Hz 諧波、間諧波、瞬態信號：DC…3000 Hz |
|---|---|---|
| 分辨率 | <5 μHz | |
| 相位精度（50/60 Hz，參考 V1） |
典型值 0.005° 保證值 0.02° |
|
| THD+N（50/60 Hz） | 滿量程時 < 0.1% | |
| 模擬功率 / 能量（1 年） | 50 V 至 70 V（<2 W）；0.05 A 至 6 A（<0.3 Ω） |
|
CMC 430規格 |
||
| 電源 |
|
|
| 額定輸入電壓22 | 100 – 240 VAC, 1相 |
|
| 允許輸入電壓 |
85 – 264 VAC |
|
| 額定頻率 | 50/60 Hz |
|
| 允許頻率范圍 | 45 ... 65 Hz |
|
| 額定電流 | 12 A在 115 V / 10 A在 230 V |
|
| 連接 | 標準交流插口(IEC 60320) |
|
| 環境條件 |
|
|
| 工作溫度 | -23 ... +50 °C (-13 ... +122 °F) |
|
| 存放溫度 | -40 ... +70 °C (-40 ... +158 °F) |
|
| 濕度范圍 | 相對濕度 5 ... 95%， 無冷凝 |
|
|
工作允許的*高海拔 |
4000m |
|
| 非工作允許的*高海拔 | 15000m |
|
| 設備可靠性 |
|
|
| 產品符合電磁兼容 (EMC) 規定 (符合 CE 要求)。 |
|
|
| EMC發射 | 國際/歐洲 |
IEC/EN 61326-1,EN 55032/CISPR 32 (A 類),IEC/EN 61000-3-2/3 |
| 北美 | 47 CFR 15 Subpart B (A類) of FCC | |
| EMC抗擾度 |
國際/歐洲 |
IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4 |
| 產品符合低電壓規定 (符合 CE 要求)。 |
|
|
| 安全 |
國際/歐洲 |
IEC/EN 61010-1, IEC/EN 61010-2-030 |
|
北美 |
UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030 |
|
| 機械測試 |
國際/歐洲 |
IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦) |
| 重量 | 8.7 kg (19.2lbs) |
|
| 尺寸 | 270 x 150 x 380 mm (10.6 x 5.9 x 15.0 in) |
|
| PC連接 |
兩個PoE 4以太網端口： 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制為一個1類 (3.84 W) 和一個2類 (6.49 W)通電的裝置 USB接口： USB Type-B接口(PC) USB Type-A接口(Wi-Fi適配器， 用于無線控制) |
|
| 信號指示燈(LED) | 電壓輸出或輔助直流> 42 V |
|
| 接地連接 | 4 mm (0.16 in)香蕉插口（背部） |
|
| 硬件診斷 | 每次啟動自檢 |
|
| 絕緣分組 | 以下組相互之間電氣隔離： 電源、 電壓放大器輸出、電流放大器組A/B、 輔助直流電源、 開關量/模擬量輸入 |
|
| 保護 | 所有的電流和電壓輸出都具備完備的過載和短路保護， 防止外部暫態過電壓和過溫 |
|
| 認證 | 在 ISO 9001 認證體系之下開發和生產 |
|
|
OMICRON CMC 430繼電保護測試儀說明文檔 |
|
|
-
